中長圖彩屏無紙記錄儀

瀏覽：
添加時間：	2016-10-04 10:46:24
推薦度：

•

一、概述
    800R中長圖彩屏無紙記錄儀，40路wn****輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

二、功能特點
◆進口SHARP 10.4英寸640×480點陣TFT高亮度彩******形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。
◆屏幕亮度可以自由調節；
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40路信號的檢測、記錄、顯示和報警。
◆ 采用***新大規模集成電器，國際名廠元器件精心設計。
◆32位大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據。
◆全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
◆支持真空度科學計數法顯示；
◆曲線顯示可以自由組合，自定義曲線顏色；
◆曲線走紙方式可設定橫向或縱向；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗?**近的15條報警信息；
◆使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
◆標準串行通訊接口：RS-485和RS-232C；
◆10M Ethernet標準RJ45接口；
◆標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動。
◆可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆新型開關電源，85VAC-265VAC范圍內正常工作；
◆提供變送器+24VDC隔離配電；
◆金屬外殼，允許在惡劣的環境下使用。

三、技術參數

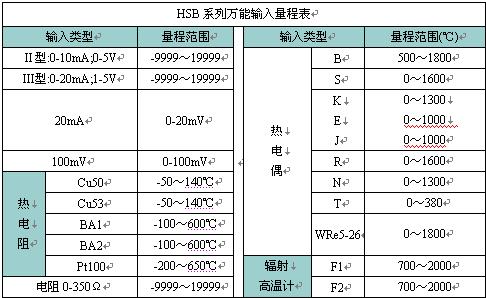

◆輸入信號
全隔離wn****輸入：WY800系列儀表允許40路不******型的信號直接輸入，通道間全隔離，隔離電壓大于400V

◆輸出信號
配電：8路配電，4組24VDC輸出，輸出電流50MA/組
32路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負裁）默認為常開觸點。
***多8路模擬量變送輸出，4-20MADC，負載電阻＜600Ω
◆通訊、打印
通訊接口：RS-232C、RS-485和Ethernet RJ45
波特率：1200、2400、9600、57600（RS-232C、RS-485）、10M（Ethernet）
打印接口：RS-232直接連接串行微型打印機
◆記錄時間

◆精度
±0.2%FS
◆顯示方式
640×480點陣、高亮度、大屏幕、寬視角10.4寸真彩圖形液晶顯示屏，CCFL背光
◆保護方式
內置FLASH存儲器保護參數和歷史數據，斷電后可長久保存。
◆供電電源
開關電源85VAC-265VAC，50Hz±5%

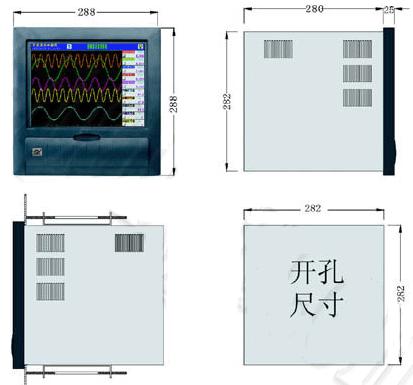

四、儀表外形尺寸，安裝方法及開孔尺寸

五、選型表
