概述
    工業用熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
    根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
    熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。

測量范圍及允許誤差范圍

型號	分度號	允差等級
		Ⅰ級		Ⅱ級
		允差值	測溫范圍℃	允差值	測溫范圍℃
WRN	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRN	K	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRM	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRM	N	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRE	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WRE	E	±0.004（t）	375~800	±0.004（t）	333~900
WRF	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRF	J	±0.004（t）	375~750	±0.004（t）	333~750
WRC	T	±0.5℃	-40~+125	±1℃	-40~+133
WRC	T	±0.004（t）	125~350	±0.0075（t）	133~350
WRP	S			±2.5℃	0~+600
WRP	S			±0.0025（t）	600~1300
WRQ	R			±2.5℃	0~+600
WRQ	R			±0.0025（t）	600~1300
WRR	B			±2.5℃	0~+600
WRR	B			±0.0025（t）	600~1600

注：t為感溫元件實測溫度值（℃）

熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶***小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

熱電偶安裝固定方式

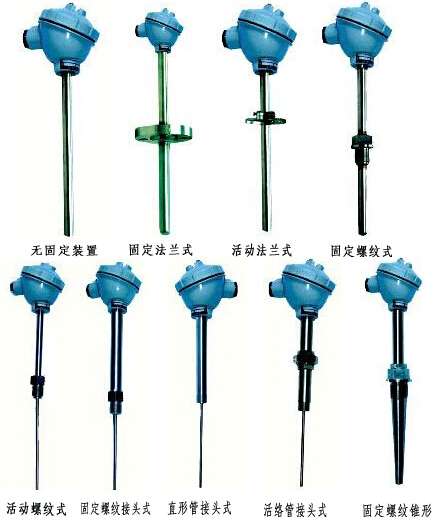

熱電偶安裝固定方式圖
型譜

1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□

WR□	熱電偶標準型
1	標記	熱電偶類別		分度號
	N	鎳鉻-鎳硅		K
	M	鎳鉻硅-鎳硅		N
	E	鎳鉻-銅鎳		E
	F	鐵-銅鎳		J
	C	銅-銅鎳		T
	P	鉑銠10-鉑		S
	Q	鉑銠13-鉑		R
	R	鉑銠30-鉑銠6		B
	W	鎢錸3-鎢錸25		WRe3/25
	2	標記	熱電偶對數
		1	單支式（可不標記）
		2	雙支式
		3	標記	安裝固定裝置
			1	無固定裝置
			2	固定螺紋
			3	活動法蘭
			4	固定法蘭
			5	活絡管接頭式
			6	固定螺紋錐形式
			7	直行管接頭式
			8	固定螺紋管接頭式
			9	活動螺紋管接頭式
			4	標記	接線盒形式
				2	防濺式
				3	防水式
				4	隔爆式
				5	標記	保護管直徑（mm）
					0	Ф16
					1	Ф20（S/R/B型熱電偶為Ф25雙層管）
					2	Ф16（高鋁管，限用于K、N型熱電偶）
					3	Ф25（高鋁管，限用于K、N型熱電偶）
						特殊說明（直徑標明Ф尺寸）
					6	總長L/	mm
						7	插入長度l	mm
						8	標記	隔爆等級
							BT4	ExdiiBT4
							CT4	DiiCT4
