液體渦輪流量計

瀏覽：
添加時間：	2016-10-03 17:22:45
推薦度：

一、概述
液體渦輪流量計是吸取了國內外流量儀表xj****技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表.
二、產品特點
  ·高準確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
  ·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
    到******的準確度，在貿易結算中是優先選用的流量計；
  ·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
  ·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
  ·范圍度寬，中大口徑可達1:20，*********為1:10；
  ·結構緊湊輕巧，安裝維護方便，流通能力大；
  ·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
  ·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
    型、混砂專用型等；
  ·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、技術參數

執行標準	渦輪流量傳感器（JB/T9246-1999）
儀表口徑（mm）及連接方式	4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
精度等級	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	· 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 · 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
防爆等級	ExiaIICT4或ExdIIBT6
防護等級	IP65或更高（可訂制）

四、測量范圍及工作壓力

儀表口徑（mm）	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	默認安裝方式及耐壓等級	可選安裝方式及默認耐壓等級	特制耐壓等級（MPa）
DN4	0.04～0.25	0.04～0.4	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	12、16、25
DN10	0.2～1.2	0.15～1.5	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	12、16、25
DN15	0.6～6	0.4～8	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	4.0、6.3、12、16、25
DN40	2～20	1～20	螺紋安裝、6.3Mpa	法蘭安裝、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	2～40	法蘭安裝、2.5Mpa	螺紋連接、6.3MPa	4.0、6.3、12、16、25
DN65	7～70	4～70	法蘭安裝、1.6Mpa	螺紋連接、6.3MPa	4.0、6.3、12、16、25
DN80	10～100	5～100	法蘭安裝、1.6Mpa	螺紋連接、6.3MPa	4.0、6.3、12、16、25
DN100	20～200	10～200	法蘭安裝、1.6Mpa		4.0、6.3、12、16、25
DN125	25～250	13～250	法蘭安裝、1.6Mpa		2.5、4.0、6.3、12、16
DN150	30～300	15～300	法蘭安裝、1.6Mpa		2.5、4.0、6.3、12、16
DN200	80～800	40～800	法蘭安裝、1.6Mpa		2.5、4.0、6.3、12、16

五、安裝尺寸

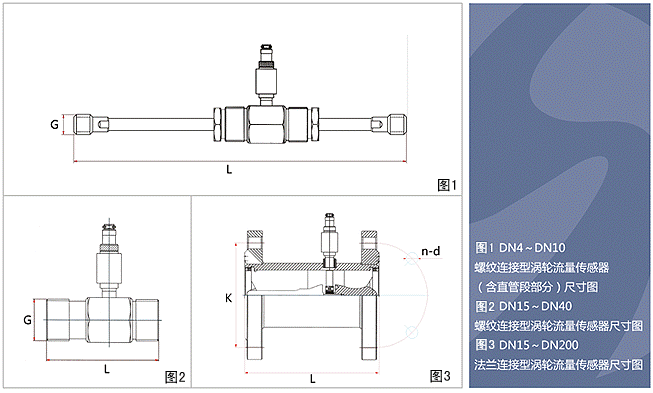

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：

公稱通徑（mm）	L(mm)	G	K（mm）	D（mm）	n（孔數）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

六、產品分類

產品圖片
儀表型號	LWGYS-N		LWGYS-A		LWGYS-B	LWGYS-C
信號輸出	脈沖		4-20mA		無	4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%
精度等級	1.0～0.5級		1.0～0.5級		1.0～0.5級
測量范圍	標準量程		標準量程		標準量程或擴展量程
顯示器	無		無		有
通訊接口	無		無		無	可選RS485
通訊協議	無		無		無	Moubus HART
儀表材質	不銹鋼		不銹鋼		不銹鋼
防爆等級	無		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP60		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN4～DN250		DN4～DN250		DN4～DN250
介質溫度	-20℃～120℃		-20℃～120℃		-20℃～120℃
環境溫度	-30℃～60℃		-30℃～60℃		-30℃～60℃

七、產品選型

型號								說明
WY LWGY-	□	/□	/□	/□	/□	/□	/□	說明
公稱通徑	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
類型		N						傳感器型：+12V或24V供電，輸出三線制脈沖信號
		A						變送器型：+24V供電，輸出二線制4～20mA
		B						智能型：鋰電池供電，現場顯示無信號輸出
		C						智能型：+24V供電，現場顯示并輸出二線制4～20mA
		C1						智能型：+24V供電，現場顯示并帶有RS486通訊協議
		C2						智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級			05					0.5級
			10					1.0級
			02					0.2級（協商訂貨，生產周期較長）
渦輪類型				W				擴展測量范圍
渦輪類型				S				標準測量范圍
材質					S			304不銹鋼
材質					L			316（L）不銹鋼
防爆						N		非防爆型
防爆						E		防爆型，ExdⅡBT6
壓力等級							N	常規（參照表2）
壓力等級							H(x)	高壓（參照表2）

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”

例如，選用一臺法蘭連接式防爆型液體渦輪流量計測量柴油，管道為DN40、現場需要顯示并遠傳電流信號，
