玻璃轉子流量計
一、產品特點：
玻璃轉子流量計國內統設通用性強、結構簡單、維修方便。
分段計量、測量范圍靈活、可測微小流量。
測體材質多樣、可測腐蝕性介質。
DN10口徑以下帶調節閥，方便用戶。
二、技術參數：
公稱口徑：DN3～DN100
精度等級：±4％～±1.5％
測量錐管材質：硬質玻璃
浮子材質：不銹鋼、瑪瑙、氟包塑、316等
連接方式：軟管、法蘭、快速接頭等
介質溫度：0～120℃
公稱壓力：0.4Mpa～0.9 Mpa
量程比：1:10、1:5

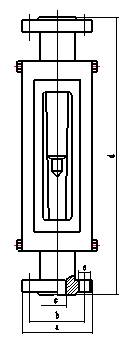

LZB15-100結構尺寸
型號 | 尺寸（mm） | ||||
a | b | c | d | e | |
LZB-15 LZBF-15 | φ95 | φ65 | φ15 | 470 | 4孔φ14 |
LZB-25 LZBF-25 | φ115 | φ85 | φ25 | 470 | 4孔φ14 |
LZB-40 LZBF-40 | φ145 | φ110 | φ40 | 570 | 4孔φ18 |
LZB-50 LZBF-50 | φ160 | φ125 | φ50 | 570 | 4孔φ18 |
LZB-80 LZBF-80 | φ185 | φ150 | φ80 | 660 | 4孔φ18 |
LZB-100 LZBF-100 | φ205 | φ170 | φ100 | 660 | 4孔φ18 |
技術參數
產品型號 | 通徑 mm | 測量范圍 | 精度 | 工作壓力 Mpa | 使用溫度（℃） | 普通浮子材料 | 防腐浮子材料 | ||
液體 | 氣體 | 普通 | 防腐 | ||||||
LZBF-3 | Φ3 | 4-40ml/min 6-60 10-100 | 60-600ml/min 100-1000 160-1600 | 4 | 4 | ≤0.2 | 0-120 | 不 銹 鋼 | 不 銹 鋼 |
LZBF-4 | Φ4 | 1-10l/h 1.6-16 2.5-25 | 0.016-0.16m3/h 0.025-0.25 0.04-0.4 | ≤1 | |||||
LZBF-6 | Φ6 | 2.5-25 4-40 6-60 | 0.04-0.4 0.06-0.6 0.1-1.0 | 2.5 | 2.5 | ||||
LZBF-10 | Φ10 | 6-60 10-100 16-160 | 0.1-1.0 0.16-1.6 0.25-2.5 | ||||||
LZBF-15 | Φ15 | 16-160 25-250 40-400 | 0.25-2.5 0.4-4.0 0.6-6.0 | 4 | ≤.0.6 | 聚 全 氟 乙 丙 稀 | |||
LZBF-25 | Φ25 | 40-400 60-600 100-1000 | 1.0- 10 1.6-16 2.5-25 | 1.5 | 2.5 | ||||
LZBF-40 | Φ40 | 0.16-1.6m3/h 0.25-2.5 | 4-40 6-60 | ||||||
LZBF-50 | Φ50 | 0.4-4 0.6-6 | 10-100 16-160 | ≤.0.4 | |||||
LZBF-80 | Φ80 | 1.0-10 1.6-16 | 50-250 80-400 | ||||||
LZBF-100 | Φ100 | 5-25 8-40 | 120-600 200-1000 | ||||||
